冷冻高分辨肖特基场发射扫描电镜

  •  负责人:周广荣

  •  联系电话:021-31242856

  •  联系邮箱:grzhou@fudan.edu.cn

  •  存放地点:江湾校区二号交叉学科楼地下室

  • 电子束分辨率:≤1.0nm@15 kV≤1.4 nm@1 kV; 1.2 nm@1 kV (减速模式)

  • 独立的Pt和C气体沉积系统,可在离子束、电子束诱导下进行Pt、C沉积

  • 离子束交叉点分辨率:≤3nm@30 kV

  • 液氮制冷台,可控制冷温度最低可低于-180℃,支持360°旋转和-15°到 +55°倾转,支持冷冻传输杆进样

  • 冷冻纳米机械手

  • EDS能谱探测器,晶体有效面积不低于100mm2

设备介绍

是一种超高分辨率分析 FIB-SEM 系统,可为较广泛的样品(包括磁性和非导电材料)提供快速、简单、精确、智能自动化的高质量样品制备,为 S/TEM成像和原子探针断层扫描(APT)以及高质量的亚表面和三维样品测试提供理想条件。广泛应用于金属、半导体、电介质、多层膜结构等大块固体样品微区结构的分析和纳微结构加工处理。

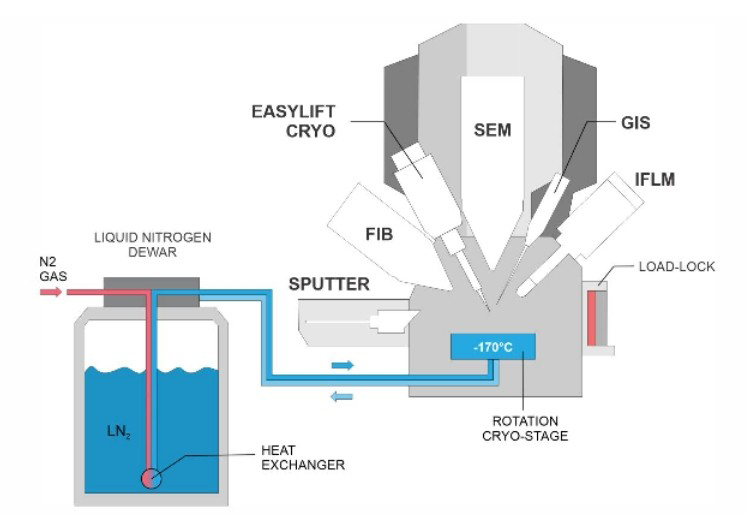

冷冻双束平台

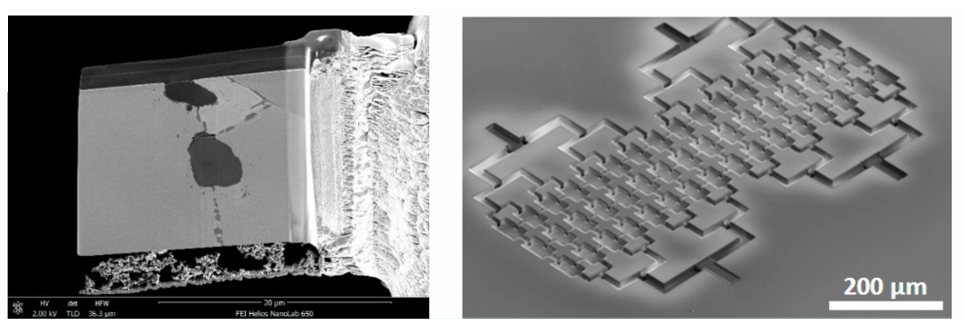

定点横截面样品制备

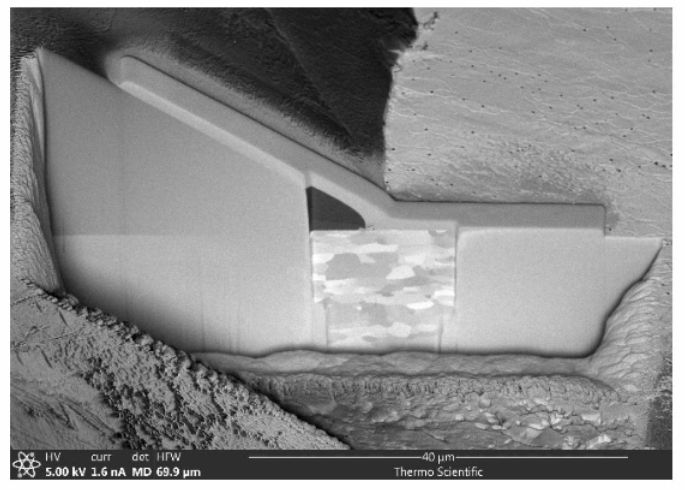

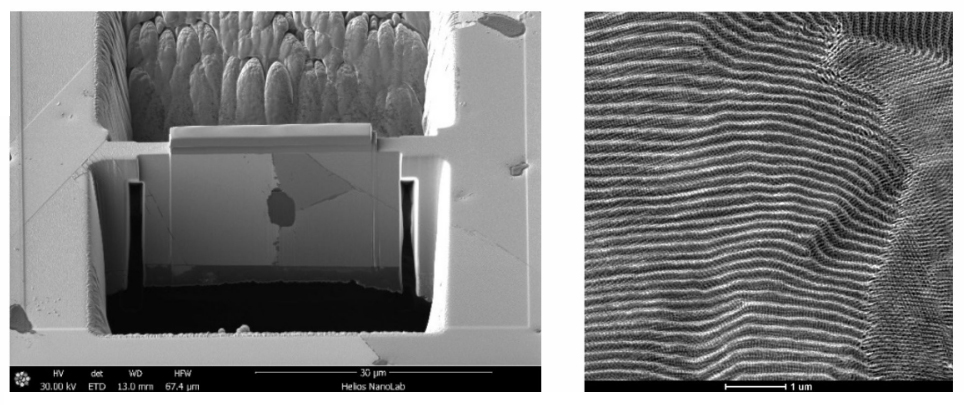

TEM样品制备

微纳米图形加工制备
