高通量介孔储能材料原位电化学聚光镜单球差透射电镜
负责人：
联系电话：
联系邮箱：
存放地点：江湾校区二号交叉学科楼地下室
电子枪类型：超稳定超高亮度肖特基场发射电子枪(300kV)
实时相位差衬衬度成像功能和配备实时积分相位差衬度成像功能
底装高速采集相机：像素感应尺寸≥4096x4096像素，像素大小：≥14 x14μm2
STEM分辨率：60kV时，96pm@60kV，50pm@300kV
TEM 信息分辨率：100pm@300kV
设备介绍
配备最新款第五代聚光镜球差校正器，可以在任意电压下校正五阶像差，使电镜具有极高的空间分辨率，为高压(例如半导体材料，电池材料，催化材料等)和低压(例如二维材料)下在原子尺度结构表征提供了根本支撑。可以实现原子级EDS面扫成像。

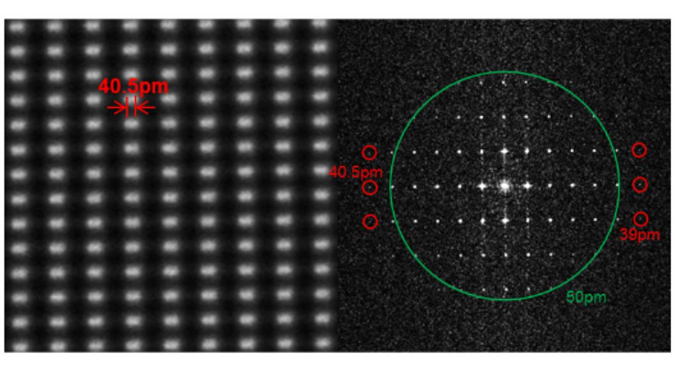

Spectra 300S-TWIN,
X-CFEG+ S-CORR at 300kV
60 kV下[110]取向 GaN 的iDPC STEM图像

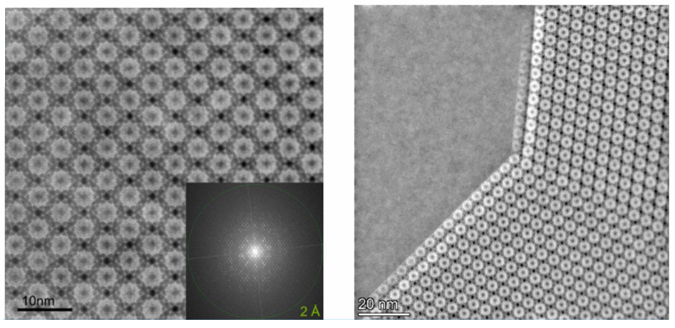

电子束敏感材料STEM高衬度成像，MOF-(MIL-101).Electron dose = 42 e/A2
原子级EDS Mapping，EDX map(At300kV) of DyScO3[001]
